高壓帶電顯示閉鎖裝置HXDN-Z-40.5~1100kV 說



發布日期:[2018-9-24 22:15:22]    來源:泰安鴻興達電子




吸引力彩票中奖: !注意事項

  • · 務必脫開設備電源端子及信號接入線進行絕緣耐壓試驗!
  • · 設備調試并投入運行后,切勿斷開設備工作電源!
  • · 請配套使用原裝設備信號線!
  • · 切勿讓信號線的芯線與外屏蔽層接觸!
  • · 切勿拆卸設備內部器件,檢修須在有關專業人員的指導下進行!
  • · 請勿在設備箱體內放置其他物品!
  • · 請定期對設備表面及內部進行清潔處理!
  • · 請將未使用的設備在清潔干燥的環境保存!

安全操作說明

最近云南彩票中奖号 www.pdczmx.com.cn 從事本設備的安裝、投入運行、操作、維護和修理的所有人員:

  • · 必須有相應的專業資格。
  • · 必須嚴格依照產品使用說明書操作。違章操作或錯誤使用可能導致:
    • · 降低設備的使用壽命。
    • · 損壞本設備或用戶的其他設備。
    • · 造成嚴重的傷害。

一、產品介紹

HXDN-Z-40.5~1100kV 系列高壓帶電顯示閉鎖裝置分別使用于 40.5kV、

72.5kV、126kV、252kV、363kV、550kV、800kV、1100kV 電壓等級的高壓輸變電線路、GIS 金屬封閉組合電器及各種高壓開關設備中。其主要作用是對高壓、超高壓設備進行驗電,通過指示燈直觀地反映出高壓線路或高壓設備的帶電狀況, 并輸出閉鎖信號,通過電磁鎖對相關操作機構進行強制閉鎖。

本裝置的傳感器采用感應工作原理,不與帶電體直接接觸,安裝簡單方便, 維護費用低,使用壽命長,安全可靠。本裝置符合電力行業標準“DL/T 538-2006 高壓帶電顯示裝置”的要求。

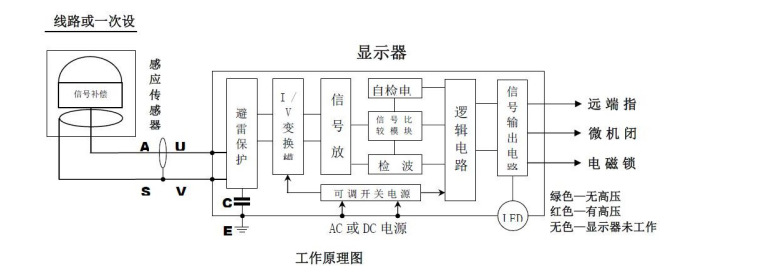

二、工作原理

undefined

判定線路是否有高壓,有高壓時紅燈指示,對相關操作機構進行強制閉鎖, 同時向報警電路、電磁鎖回路、微機閉鎖系統輸送信號;無高壓時綠燈指示,閉鎖裝置解鎖。

三、技術參數

單相

雙相

三相

線路電壓

40.5~1100kV

輸入信號電流

≥2μA

溫度穩定度指示輸出

≤±2%

電源穩定度切換點動作

±5%

觸點數

每相一對??1盞?;三相開點的串連接點

觸點開關容量

5A/AC240V

工作狀態指示燈

紅燈亮,有高壓;綠燈亮,無高壓;燈滅,無電源

電源電壓

AC220V 或 DC220V、DC110V

功耗

≤10W

≤10W

≤10W

海拔高度

≤3500m

使用環境溫度

-40℃~+75℃

使用環境濕度

≤95%(無冷凝)

四、產品結構



 undefined




產品外觀圖


 undefined





                                   產品安裝尺寸                                                                                                      產品端子圖

五、主要適用場合

l GIS 金屬封閉組合電器;

l 變電站的總線,供電線的引出、引入線及高壓和超高壓線路;

l 實驗室的超高壓線路,實驗電路的高壓、超高壓線路;

如電纜終端,斷路器進出線側、接地開關進線側、隔離開關進出線側,變壓器的進出線側等一次設備的母線上。

六、主要特點

l 安全可靠:本裝置傳感器與高壓線路或設備不直接接觸,裝設在各電壓等級的安全區內,一次線路保證安全,不會發生絕緣擊穿危險和危害一次設備及人身安全;

l 特性穩定、抗干擾能力強:電路設計先進、制造工藝具有高穩定和高可靠性。設有濾除過壓、高頻信號等有害噪聲,電路保證指示穩定,無誤報,選用開關電源電路,工作不受電源電壓波動的影響;

l 調試簡單、易操作:具備自動校準及裝置自檢功能;

安裝方便、維護簡單:戶外無需停電安裝?;?、外 GIS 金屬封閉組合電器安裝,按用戶訂貨要求,和 GIS 主機廠家配套安裝。

七、產品安裝與調試

1、安裝前準備

1) 根據現場使用、維護和巡檢方便的原則,高壓帶電顯示閉鎖裝置配套方式: 匯控柜外(機柜式)、匯控柜內(嵌入式和壁掛式)。

2) 開箱核對產品數量、配件、工作電源、監測線路的電壓等級等。

3) 與用戶溝通,確定產品監測對象、安裝位置、閉鎖接點使用及現場施工要求。

4) 戶外式感應傳感器安裝,需明確傳感器的安裝距離,其應大于此電壓等級的空氣絕緣距離,小于此電壓等級下的最遠感應距離,結合設計方案,選定安裝位置。

5) 確定帶電顯示裝置的閉鎖方式,裝置可與電磁鎖、機械程序鎖、微機閉鎖等防誤裝置配合實施強制閉鎖。

2、安裝

2.1 匯控柜外配套安裝(機柜式產品安裝)

產品安裝位置隨感應傳感器的位置確定, 機柜正面盡量面向工作人員巡視時最易看

到的位置,安裝高度以觀察窗到地面 1.7 米

為宜,并使用配件預裝。undefined

undefined


 undefinedundefined
